我们精心制作的真空断路器产品视频已经准备就绪,探寻真空断路器产品背后的故事,视频带你走进精彩世界!
产品参数
产品价格111/个
发货期限1
供货总量100000
运费说明12

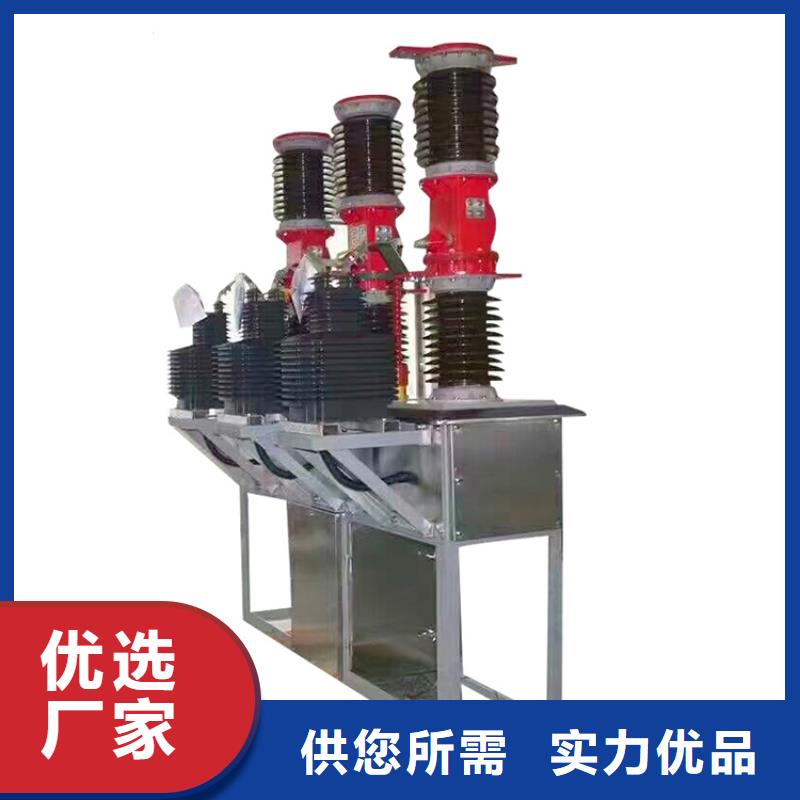

真空断路器ZW7-35
真空断路器,【乐清樊高电气销售部(黄山市分公司)fan88848-50】专业生产定制各型号,优选原材,货源充足,可按需定制,投入大量资源进行创新研发,以满足市场的不断变化和客户的多样化需求。联系人:樊露,地址:浙江省乐清市象阳镇
其它部件基座、绝缘支撑件、绝缘子等特点编辑①触头开距小,10KV触头开距只有10mm左右,操作机构的操作功就小,机械部分行程小,其机械寿命就长。②燃弧时间短,且与开关电流大小无关,一般只有半周波。③熄弧后触头间隙介质恢复速度快,对开断近区故障性能较好。④由于疏通在开断电流时磨损量较小,所以触头的电气寿命长,满容量开断达30-50次,额定电流开断达5000次以上,噪音小适于频繁操作。⑤体积小、重量轻。⑥适用于开断容性负荷电流。由于其优点很多,所以广泛应用于变电站中,目前型号主要有:ZN12-10型、ZN28A-10型、ZN65A-12型、ZN12A-12型、VS1型、ZN30型等。 [2] 具体介绍真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展。产品从过去的ZN1~ZN5几个品种发展到数十多个型号、品种,额定电流达到5000A,开断电流达到50kA的较好水平,并已发展到电压达35kV等级。80年代以前,真空断路器处于发展的起步阶段,技术上在不断摸索,还不能制定技术标准,直到1985年后才制定相关的产品标准。国内主要依据标准:JP3855-96《3.6~40.5kV交流高压真空断路器通用技术条件》DL403-91《10~35kV户内高压断路器订货技术条件》这里需要说明:IEC标准中并无与我国JB3855相对应的专用标准,只是套用《IEC56交流高压断路器》。因此,我国真空断路器的标准至少在下列几个方面高于或严于IEC标准:(1) 绝缘水平: 试验电压 IEC 中国1min工频耐压(kV) 28 42(极间、极对地)48(断口间)1.2/50冲击耐压(kV) 75 75(极间、极对地)84(断口间)(2)电寿命试验结束后真空灭弧室断口的耐压水平:IEC56中无规定。我国JB3855一96规定为:完成电寿命次数试验后的真空断路器,其断口间绝缘能力应不低于初始绝缘水平的80%,即工频1min33.6kV和冲击60kV。(3)触头合闸跳时间:IEC无规定,而我国规定要求不大于2ms。(4)温升试验的试验电流:IEC标准中,试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。2.真空断路器的主要技术参数 真空断路器的参数,大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用;后者则是断路器本身的机械
)严格进行交接验收。真空开关出厂前 已做过试验,但在运往现场安装完毕后,必须进行有关参数的复核。以防止设备在运输中的变化,特别是操动机构与真空开关连接后的问题。主要复测的参数有:合闸跳,分闸同期,开距,超程,合、分闸速度,合、分闸时间,直流接触电阻,断口绝缘水平。(2)重视缓冲特性的调整。操动机构在高压真空开关机械结构中是为复杂、精度要求高的部分,为了保证高压真空开关的可靠性,一般采取分装式结构,即将操动机构与开关主 体二者分开,由生产条件比较好的工厂集中生产操动机构,然后再将机构的输出轴与开关合而为一,所以机械参数的合理配置与调整,直接关系到高压真空开关的技术性能和机械寿命。满意的缓冲特性应该是运动部件接触缓冲瞬间,缓冲器提供较小的反力,随着缓冲距离的增加,缓冲特性迅速变陡,大可能地吸离能量,达到限制分闸反和分闸行程的目的。(3)严格控制真空开关的合、分闸速度。真空开关的合闸速度过低时,会由 于预击穿时间加长,而增大触头的磨损量。又由于真空开关灭弧室一般采用铜焊工艺,并且经高温下去气处理,所以它的机械强度不高,耐振性差。如果开关合闸速度过高会造成较大的振动,还会对波纹管产生较大冲击,降低波纹管寿命。通常真空开关的合闸速度为0.6~2m/s,对一定结构的真空开关有着佳合闸速度。真空开关断路时的燃弧时间短,其大燃弧时间不超过1.5 个工频半波,因此,需要严格控制开关的分闸速度。此外,要 求真空开关的分闸缓冲器与合闸缓冲器有较好的特性,尽量减轻分闸或合闸时的冲击力,以保护真空灭弧室的使用寿命。3、温升高压真空开关的回路电阻是影响温升的主要原因,而灭弧室的回路电阻通常要占高压真空开关回路电阻的50%以上。触头间的接触电阻是真空灭弧室回路电阻的主要组成部分,因为触头系统密封于真空灭弧室内,触头与外壳之间的真空形成了热绝缘,所以触头和导电杆上的热量只能通过动、静导电杆 向外部传导散热。真空灭弧室静端直接与静支架相连,动端则通过导电夹、软连接与动支架相连。因动端连接环节较多,导热路径较长,所以高压真空开关温升的高点多集中于动导电杆与导电夹搭接部位。在实际应用中,有效的利用静端有利于散热的元件,迫使触头间隙热量较多的从静端导出,分流动端的热量,是解决高压真空开关温升偏高的有效措施。4、结论真空开关优越的技术应用特性,得到了广大用户的普遍认可,随 着经济建设的持续增长,今后将得到越来越广泛的应用。
真空断路器的真空度太低的话,这会对真空断路器的切断能力有一定的影响,还会引起真空断路器的使用寿命不长,如果是遇到那种比较严重的故障的话,这 个很多可能会出现的事故,所以一定要及时的处理这些问题,真空断路器一定要定期检查以及维修,一定要进行定性的测试,一定要保证真空度不会下降,还要做好行程以及跳的测试,当然的措施也是少不了的,选择质量好的真空断路器产品注意放电情况,停电维修要进行各项测试保持很好工作的状态。真空断路器的实时监测也是非常的重要,使用电磁波的办法完全是可以达到对真空断路器的监测作用,其次的就是达到工程的标准以及验证,这种 在线监测的装置必须要在整体结构不变的情况下,还有运行工作也是不变的情况下可以进行实时测试工作,真空断路器的灭弧能力很好,然而,在某些电网条件下,真空断路器关断时产生 的瞬态过电压会对电网中的变压器产生致命影响,导致其使用寿命降低,生产效率下降,甚至可能造成严重的事故。真空断路器的瞬态过电压已有大量文献对此进行分析与研究,不过大部分是针对电弧炉等生产设备进行的。由于光伏发电系统内通常利用LC 滤波模块对输出电压进行整流,而此模块也多用于抑制电路内的瞬态响应,因此LC 滤波模块对于控制真空断路器的瞬态过电压是否有着积极影响对于研究光伏系统内的断路器瞬态响应有着 重要意义。本文旨在研究真空断路器的瞬态响应在光伏发电系统中造成的影响,以12kV/1250A 规格的真空断路器为例进行测试,并重点关注光伏器件中的LC 滤波机构在抑制瞬态响应中的作用。
