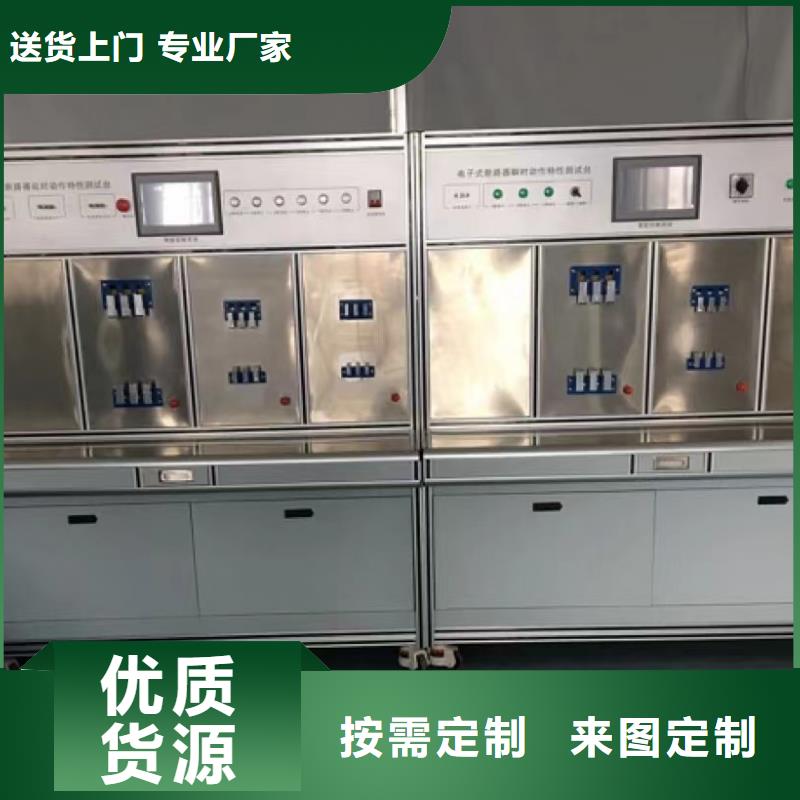

高低压开关柜通电试验台目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，电网公司对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品，其熔断体或定值应按有关规定分级配置和整定，并定期进行核对，防止因其不正确动作而扩大事故”；《直流电源系统技术监督规定》第二十七条中规定：“…自动空气断路器使用前应进行特性和动作电流抽查。…”；《直流电源系统事故措施》第十一条中规定：“…使用前宜进行安秒特性和动作电流抽检…”。直流保护电器的安秒特性一般在实验室或检测站进行测试，设备占地面积大，需要配置专门的充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。

高低压开关柜通电试验台仪器带有过热、过流、过压保护保护功能10.仪器抗干扰能力强，电磁兼容性能强三、技术指标1.电源输入：220V±10％，频率：50Hz±0.5 Hz；2.测试电流范围：0—500A； 3.测试电流纹波系数：小于5％；4.输出电流的稳定性：≤0.5％；5.时间记录：0-9999S；小时间分辨率：0.001S；6.环境温度：－20℃至50℃7.外形尺寸：470mm(长)×320mm（宽）×460mm（高）；8.重量：20kg四、仪器单机使用方法1. 按试验要求正确接线图1 接线示意图2. 控制箱的面板结构图图2 面板结构图3. 软件使用（1）开机使用开机处于“欢迎界面”,如图3：图3 欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“安秒动作试验”、“通流不动作试验”图4 键盘界面选中试验方式后，按确定可以进入主界面，如图5:图5 主界面结果显示区：以表格方式显示试验结果，标题栏为额定电流、电流倍数、试验时间、开始试验时刻。中间为试验记录，可以存200条。底下为记录显示汇总，有试验记录条数、6条每页，光标所在哪一页，光标选择第几条。按上↑、下↓键可以移动选择，选中记录加粗显示。设置数据区： 设置试验中需要的参数数据额定电流为直流断路器的额定电流电流倍数为相对额定电流的倍数试验时间为电流输出的长时间。试验操作区： 按左←，右→键选择、设置、试验。（2）设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图6:图6 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。
