牙科铅板卷厂家，定制

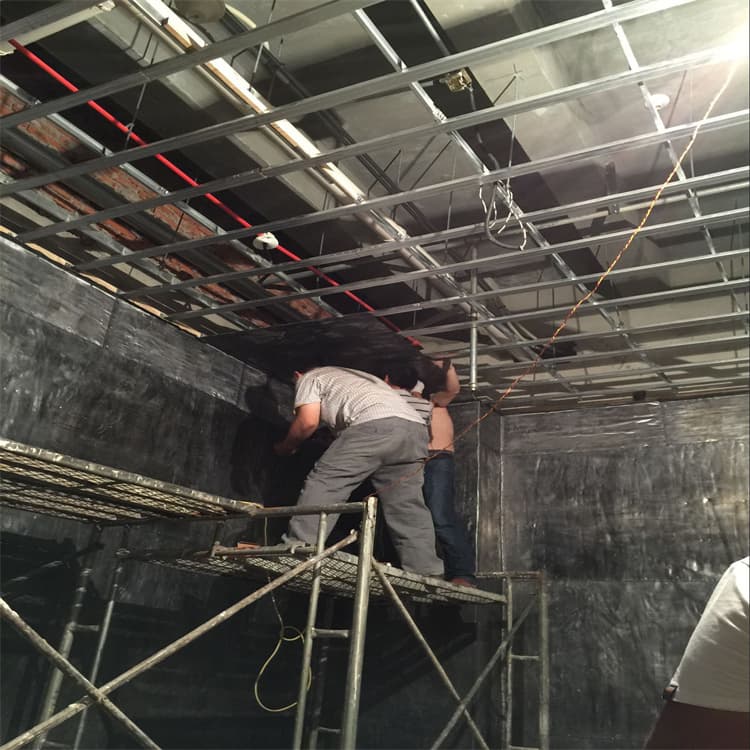

铅板施工墙面完成后，需要从多个方面进行质量检测，以确保其符合相关标准和使用要求。具体检测内容如下：外观检测表面平整度：用 2m 靠尺和塞尺检查，要求铅板表面平整，误差不超过规定范围，如一般要求平整度误差在 ±2mm 以内。色泽均匀性：观察铅板表面色泽，应均匀一致，无明显色差、重庆大渡口附近变色或色泽过暗等现象。表面缺陷：仔细查看铅板表面，不能有裂缝、重庆大渡口划伤、重庆大渡口凹坑、重庆大渡口气泡等缺陷，以免影响防护效果和美观度。尺寸精度检测铅板厚度：使用千分尺或卡尺，在铅板不同部位测量，每块铅板测量点数不少于 3 处，测量结果应符合设计要求，允许偏差一般为 ±0.1mm。墙面垂直度：用垂直检测尺检查，垂直度偏差应不大于 5mm/2m。墙面水平度：采用水平尺和塞尺检查，水平度偏差不超过 3mm/2m。阴阳角方正度：用直角检测尺检测阴阳角，方正度误差不超过 ±3mm。安装牢固性检测敲击检测：用小锤轻敲铅板墙面，检查有无空鼓、重庆大渡口本地松动现象，声音应均匀、重庆大渡口当地坚实，无明显空鼓声。拉拔试验：对于采用粘结或机械固定的铅板，随机选取若干点进行拉拔试验，检测铅板与基层的粘结或固定强度，拉拔力应符合设计要求。缝隙处理检测缝隙宽度：用塞尺测量铅板之间的缝隙宽度，一般要求缝隙宽度不超过设计规定，如不超过 2mm。密封效果：观察缝隙处的密封材料，如铅胶条、重庆大渡口密封胶等，应填充饱满、重庆大渡口附近均匀，无间断、重庆大渡口当地无气泡，与铅板粘结牢固，无脱落、重庆大渡口附近翘起现象，确保射线不会从缝隙泄漏。防护性能检测射线剂量检测：使用专业的射线检测设备，如辐射剂量仪，在铅板墙面周围不同位置和距离处进行检测，包括铅板表面、重庆大渡口本地缝隙处、重庆大渡口房间内相邻区域等，检测结果应符合相关标准规定的剂量限值，如周围环境辐射剂量率应不超过标准规定的本底水平。防护效果验证：可通过模拟实际使用中的射线源情况，进行射线穿透试验，利用射线成像设备或剂量监测仪器，验证铅板墙面是否能有效阻挡射线，使防护区域内的射线剂量降低到水平。

铅板施工可能会出现多种质量问题，以下是一些常见的问题及解决方法：铅板安装不牢固原因：固定方式不当，如螺栓间距过大、重庆大渡口拧紧力矩不足；基层表面不平整，导致铅板与基层贴合不紧密；施工过程中对铅板的碰撞或震动，使已固定的铅板松动。解决方法：严格按照设计要求和施工规范进行固定，合理控制螺栓间距，并使用扭矩扳手确保螺栓拧紧力矩符合规定。在安装铅板前，对基层表面进行平整处理，保证其平整度在允许范围内。施工过程中加强对已安装铅板的保护，避免外力碰撞和震动。对于松动的铅板，重新固定，并检查周边铅板的固定情况。焊缝质量不合格原因：焊接工艺参数选择不当，如焊接电流、重庆大渡口本地电压、重庆大渡口附近焊接速度不合适；焊工操作技能不熟练，导致焊缝不饱满、重庆大渡口同城有虚焊、重庆大渡口漏焊等缺陷；焊接前铅板表面清理不干净，有油污、重庆大渡口本地灰尘等杂质，影响焊接质量。解决方法：根据铅板的厚度和材质，选择合适的焊接工艺参数，并在焊接前进行试焊，调整参数直至焊缝质量符合要求。加强焊工的技能培训，提高焊接操作水平，确保焊缝饱满、重庆大渡口均匀，无虚焊、重庆大渡口本地漏焊等问题。焊接前，使用专用的清洁剂彻底清理铅板焊接表面的油污、重庆大渡口灰尘等杂质，保证焊接质量。对焊缝质量不合格的部位，进行补焊或返工处理，直至通过探伤检测等质量检验。铅板表面有划痕或损伤原因：施工过程中，工具或其他物体与铅板表面发生刮擦；铅板搬运、重庆大渡口同城安装过程中操作不当，导致铅板表面受到碰撞或挤压。解决方法：施工人员在操作过程中应小心谨慎，避免工具或其他物体划伤铅板表面。在搬运和安装铅板时，采用合适的搬运工具和方法，轻拿轻放，防止铅板受到碰撞和挤压。对于轻微的划痕，可以使用专用的铅板修复剂进行修复，然后进行抛光处理，使表面恢复光滑。对于较严重的损伤，如深度划痕或凹坑，需要根据情况更换受损的铅板。防护性能不达标原因：铅板厚度不符合设计要求，存在厚度偏差过大的情况；铅板安装过程中存在缝隙或孔洞，未进行有效密封；铅板的铅含量不足，影响其辐射屏蔽性能。解决方法：在铅板采购过程中，严格控制质量，对每批铅板进行厚度检测，确保其厚度符合设计要求和相关标准。安装过程中，仔细检查铅板之间的拼接处和与周边结构的连接处，对存在的缝隙和孔洞使用铅胶或其他密封材料进行密封处理。在施工前，对铅板的铅含量进行检测，如发现铅含量不足，应及时更换合格的铅板。施工完成后，通过专业的辐射检测设备对防护性能进行检测，如不达标，分析原因并采取相应的措施进行整改。
