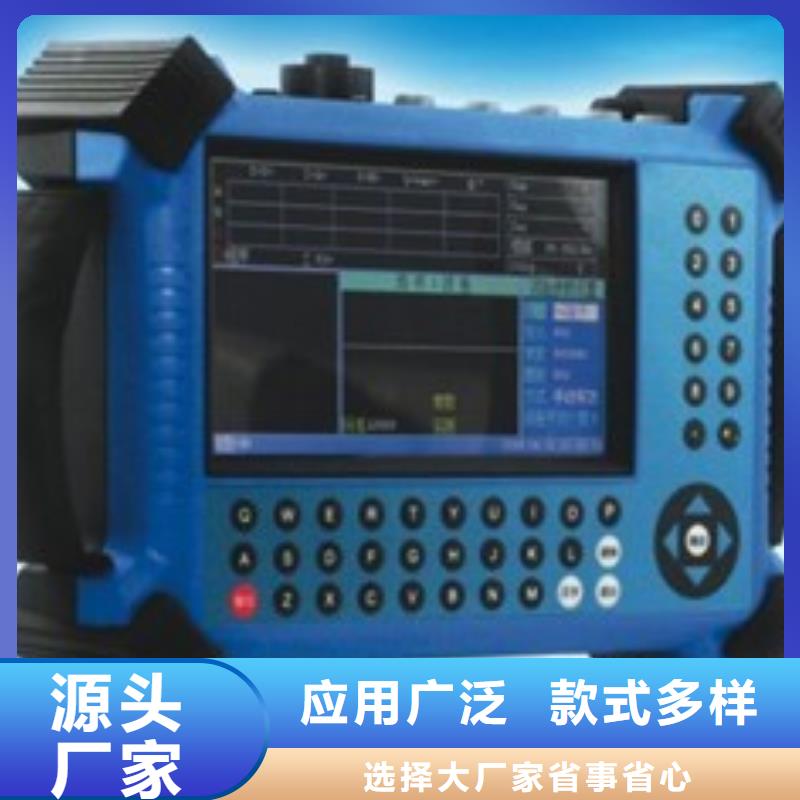

安徽合肥台区识别仪接线说明图1（前侧面板）电压输入：A相电压输入Ua黄色，B相电压输入Ub绿色，C相电压输入Uc红色，零线输入 Un 黑色。电流输入：A相电流输入 Ia黄色，B相电流输入 Ib绿色，C相电流输入 Ic红色，在关机状态下，把电压测试线的一端按黑、黄、绿、红分别接到仪器后面板的Un、Ua、Ub、Uc端子，电压测试线的另一端（可安装夹子）对应夹到变压器出线的Un、Ua、Ub、Uc上。钳形电流表现场钳接的方式，要根据现场环境和使用需要来选择。具体可选择的模式有一下几种：使用500A钳表进行分支测试如图所示，除了连接好电压的Ua、Ub、Uc、Un以外，将500A钳形电流表分别钳到待测试分支的分支零线上（或同时钳住分支A、B、C三相线）。接好线后开机，修改量程为“零序电流”。图2 使用500A钳表进行分支测试示意图使用500A钳表进行台区归属关系测试如图所示，首先在关机情况下连接好Ua、Ub、Uc、Un等电压线，然后将A、B、C三相钳形电流表分别钳住变压器的低压总出线的A、B、C三相低压铜排或低压电缆。接好线后开机，修改量程为“相电流500A”。图3 使用500A钳表进行台区归属测试示意图使用5A钳表进行台区归属关系测试如图所示，如果现场不方便使用500A钳表对低压铜排或电缆进行装钳，并且现场低压总铜排或电缆装有计量用电流互感器，则可以使用3只5A钳表进行电流信号的现场采集。接好线后开机，修改量程为“相电流5A”。

安徽合肥台区识别仪测量分支和相别正常情况下，用两台设备进行测量，其中一台设置为主机，另一台设置为分机。主机接到台变的低压侧出口位置（可在开关柜合适位置进行接线），仪器的A、B、C、N相的电压测试线分别接到被测台变的低压端所对应的相别，同时将1只或3只柔性钳形电流互感器分别卡在被测线路不同支路的零线上，用来监测各线路零序电流和脉冲电流。分机用电压端子Ua和Un进行接线，应该是Ua接被测户表的火线，Un接被测户表的零线。接好线后，由分机发起测试，按【F1】键进行测试，6秒内会自动结束，并将测试结果显示在分机液晶屏上。3、台变互测功能利用两台以上的仪器进行测试功能，其中每台仪器连接到一台变压器的低压侧端子出现位置（可以从开关柜内合适的位置接线），接好后，将其中一台仪器设置为分机，做为测试的发起方，其它的所有仪器均设置为分机，做为信号的接收方，进行测试源。
